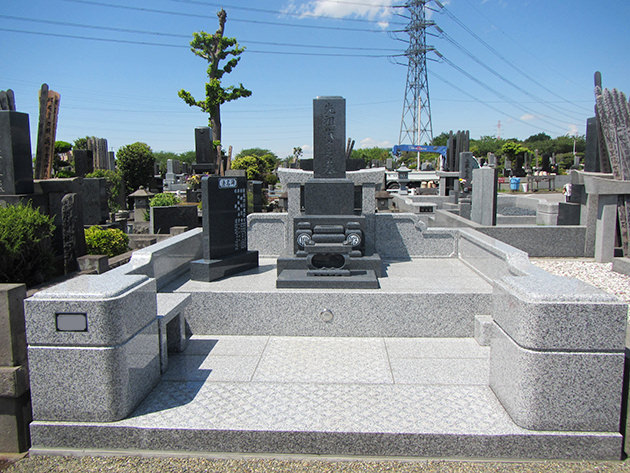

T様の事例

完成:2013年5月2日
石種:石碑(グレー御影石)・外柵(桜御影石)

日雪石材店3代目が施工についてご説明します

事例工程写真①

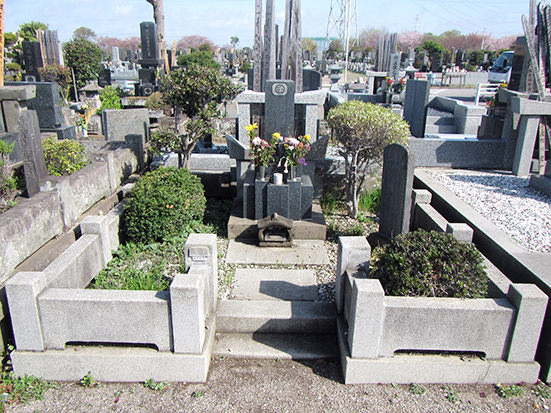

これからお墓のリフォームをしていきます。
古くなった石碑と外柵を新しい御影石に交換していきます。

事例工程写真②

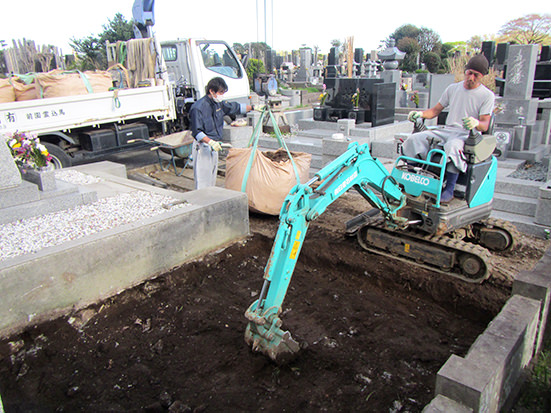

慎重にお墓を解体した後、お墓の基礎工事をするために、
ミニユンボを使って地面から30センチの所まで土を掘削していきます。

事例工程写真③

土を除去した後、割栗石を墓所全体に敷き詰めて転圧機を使って締め固めていき、
再度砕石を入れ込んでから二度目の転圧を入念にかけていきます。

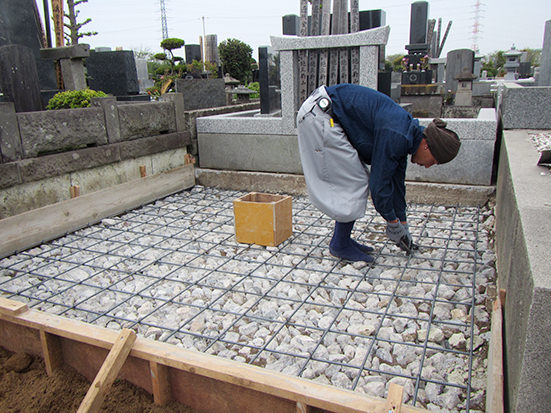

転圧をした後、型枠を組んで鉄筋を配筋していきます。
鉄筋の種類はJIS規格の10ミリと13ミリを組み合わせて、
200ミリのスパンで結束をしていきます。

事例工程写真④

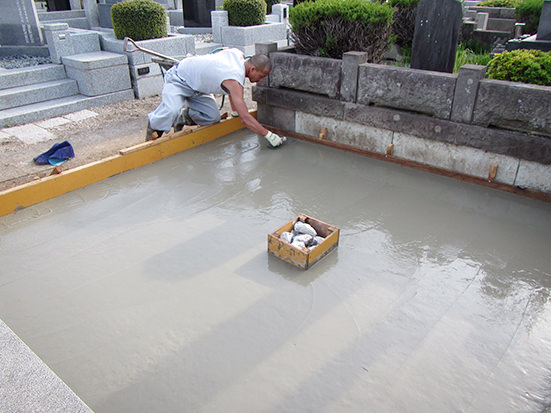

鉄筋配筋後、JIS規格の生コンクリートを入れていきます。
生コンの厚みは250ミリから300ミリで、
通常よりも強度の高い21-18という生コンを使用しています。

事例工程写真⑤

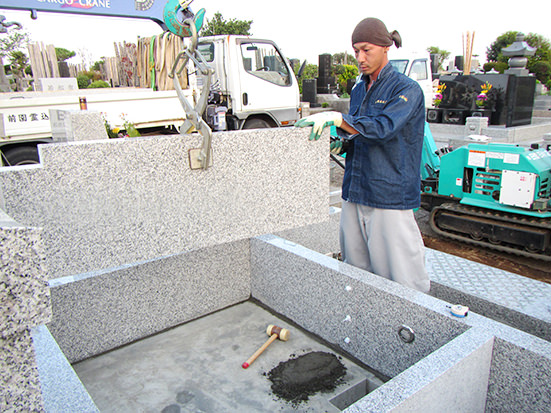

生コンが固まったらお墓の外柵工事に取り掛かります。
石材専用に開発された数種類の耐震接着剤を使い分けながら、
ミリ単位で石材を据え付けていきます。

事例工程写真⑥

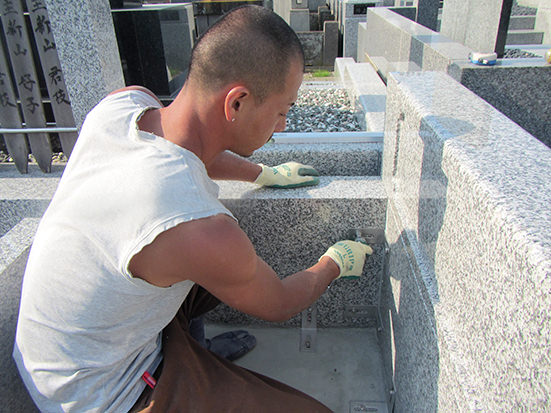

石材専用に開発されたステンレス製の耐震L型金具を取り付けていきます。

事例工程写真⑦

石材と石材には、ねじれがないように上下2か所、
そしてベタ基礎と石材が一体化になるようにダブルで耐震金具を取り付けていきます。

事例工程写真⑧

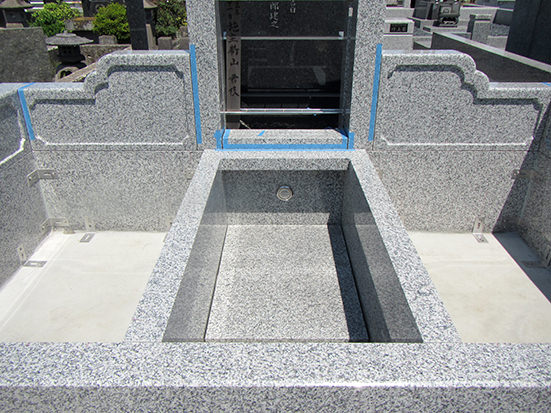

雑草が生えないように、墓所全面に御影石の板石を貼り合わせていきます。
芝台が載る部分に耐震ボンドを付けていきます。

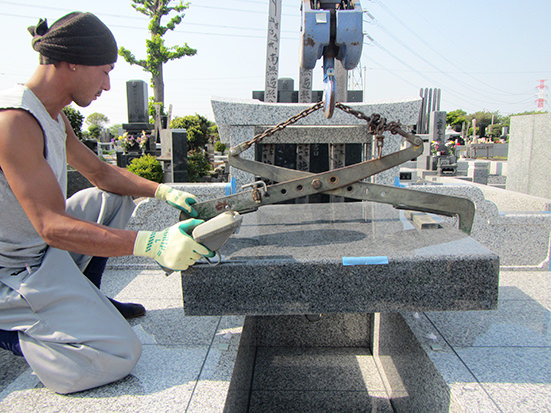

事例工程写真⑨

お墓本体の土台になる芝台という一枚物の石を
石材専用の耐震ボンドを使いながら据え付けていきます。

事例工程写真⑩

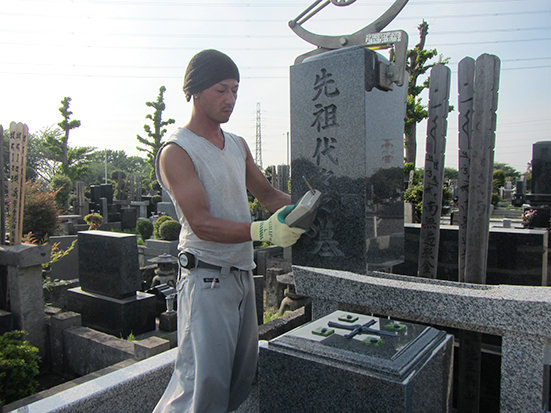

ここからは墓石に免震施工を施していきます。
お墓専用に開発された免震ゲルを装着して免震施工をしていきます。

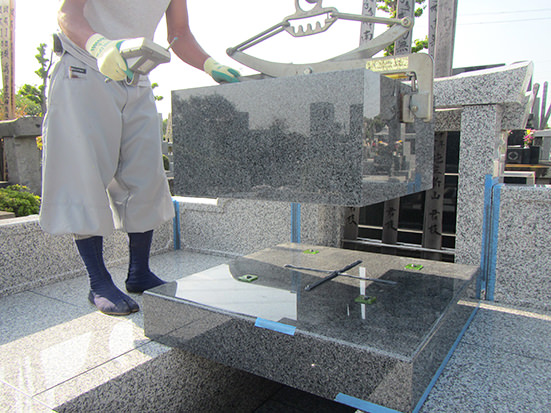

事例工程写真⑪

石材の上部面にある緑色をした物が、
大きな地震から大切なお墓を守ってくれる免震ゲルです。
お墓本体の竿石を据え付けて完成です。

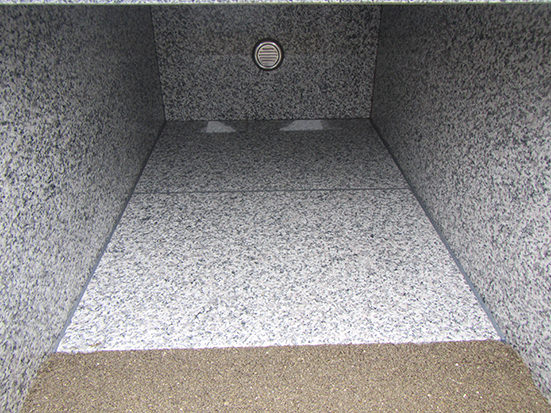

事例工程写真⑫

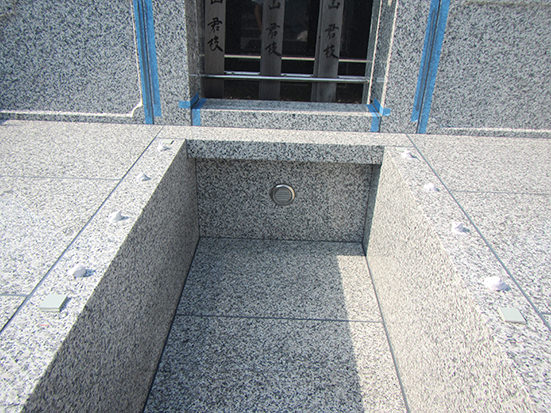

納骨室の内部です。
石貼りを施して納骨室の中の空気が循環するように、換気孔を取り付けました。
